Vodasafe DJPI1 – Interferencia de precisión integrada con detección

Vodasafe DJPI1 – Interferencia de Precisión Integrada con Detección

1. Descripción general
El Vodasafe DJPI1 integra funciones como detección de drones, alerta temprana, identificación, direccionamiento, localización e interferencia de precisión. Una sola estación puede realizar direccionamiento y localización de múltiples objetivos simultáneamente, logrando una localización precisa y el seguimiento de la trayectoria de los drones objetivo y sus operadores. Mediante el uso de tecnología de interferencia y bloqueo por radio, puede cortar eficazmente la transmisión de imágenes y el control remoto de los drones para forzar su regreso. Equipado con modos de contramedida de precisión y de banda ancha, puede realizar ataques diferenciados contra objetivos cooperativos y no cooperativos dentro del ámbito de supervisión de baja altitud, mejorando la capacidad de supervisión refinada del área protegida.

2. Composición

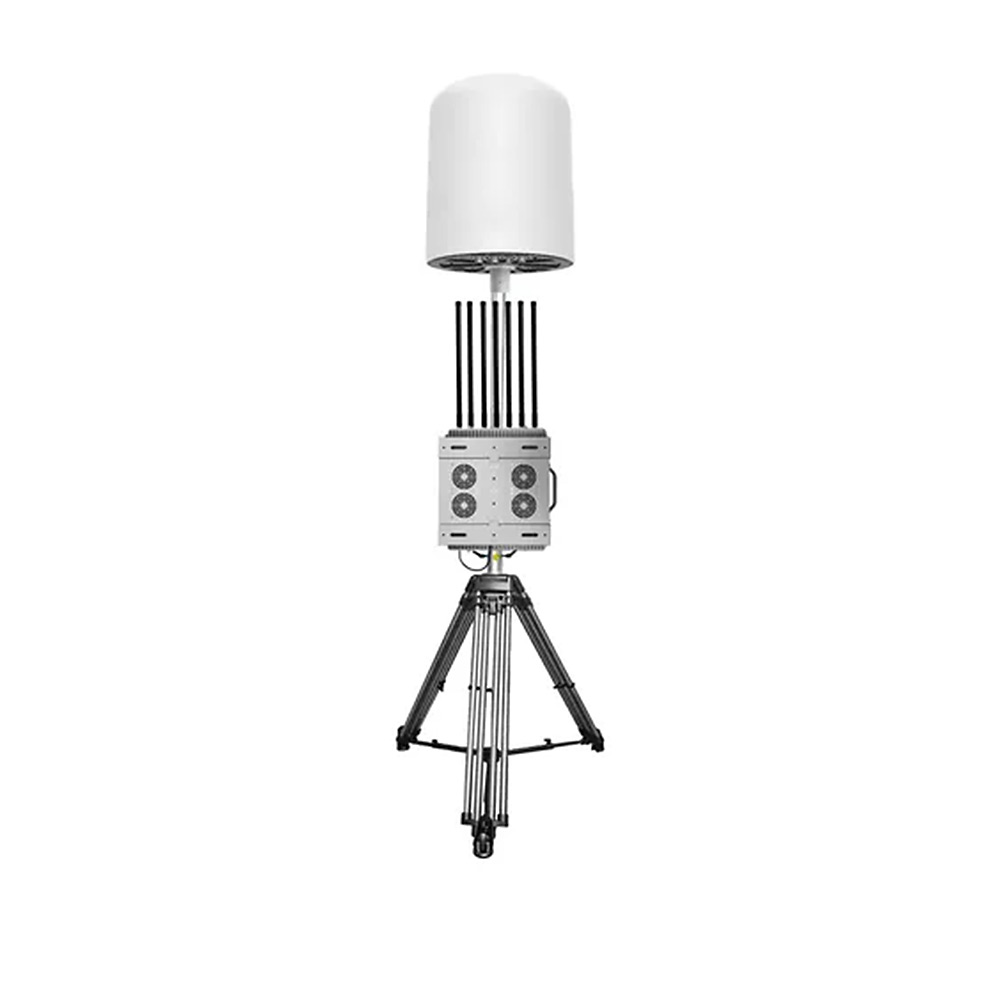

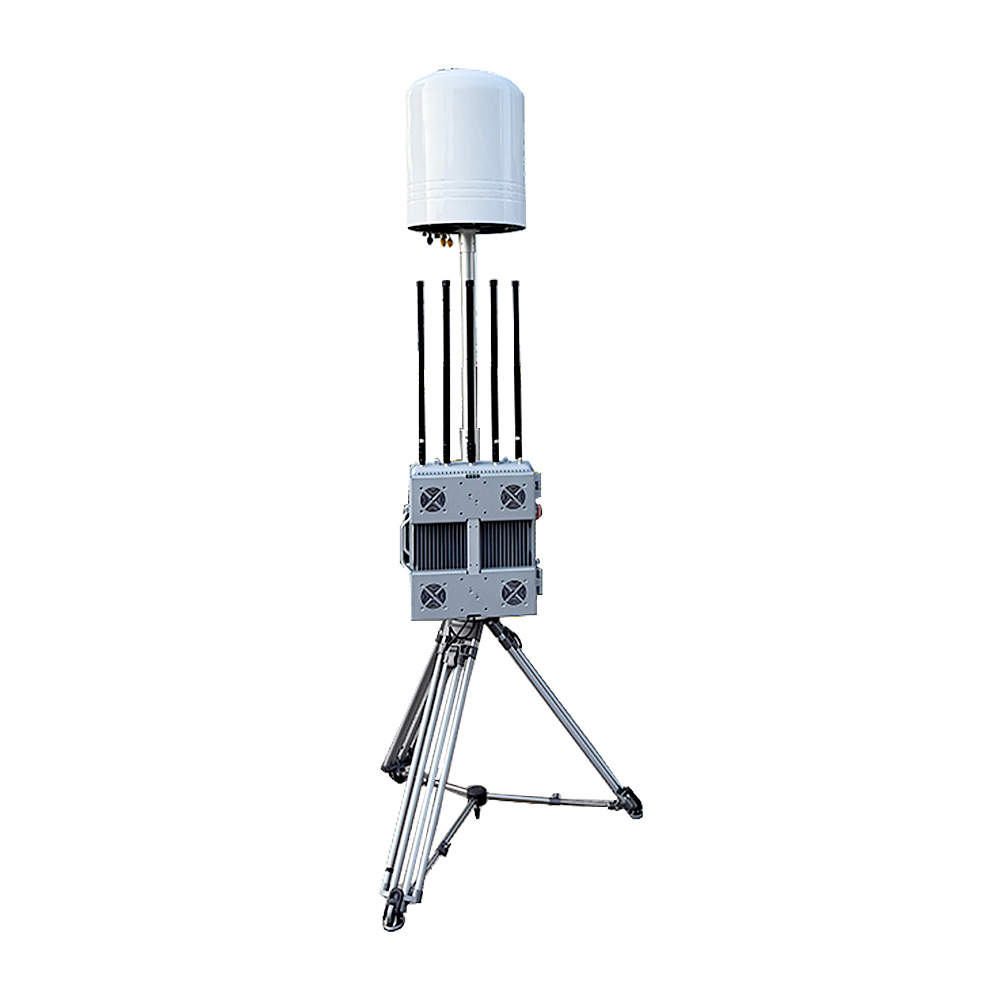

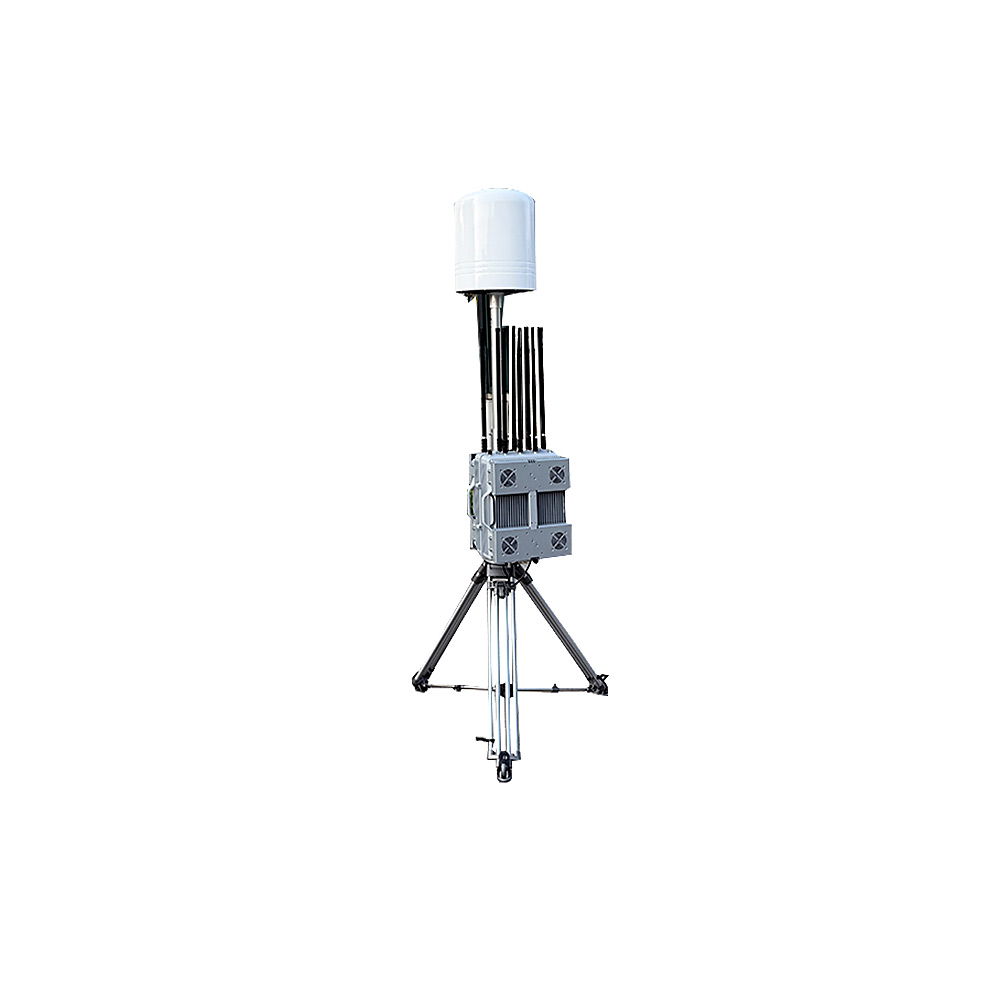

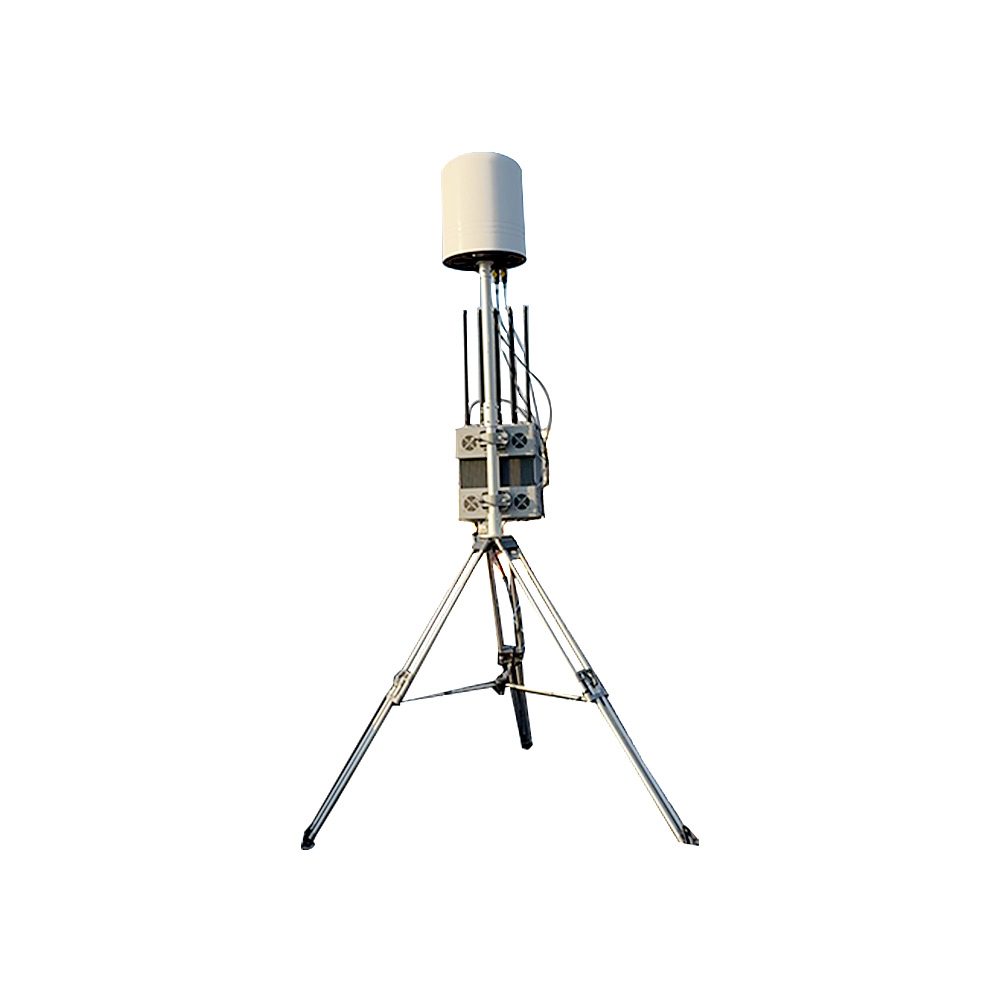

El producto consta principalmente de 5 partes: Unidad principal, Antenas de RF, Antenas GPS, Adaptador de corriente, Cable de alimentación y Soporte de montaje, como se muestra en la siguiente tabla:
Tabla 1: Detalles de la composición del hardware del producto

3. Funciones del producto

• Monitoreo multidimensional de drones: Admite la adquisición de datos clave de drones dentro del rango de monitoreo, incluyendo número de serie, modelo, posición (latitud/longitud, azimut), velocidad, altitud, punto de despegue, punto de retorno, trayectoria de vuelo y posición del control remoto.

• Reconocimiento de identidad único (Reconocimiento de SN) [1]: Capaz de identificar el número de serie único de los drones para confirmar la unicidad de la identidad del dispositivo, permitiendo distinguir entre dispositivos individuales y marcas.

• Reconocimiento de múltiples marcas: Admite el reconocimiento de marcas y modelos de drones, compatible con marcas principales como DJI, Autel, Dahua y Yuneec, así como drones FPV ensamblados y drones WiFi.

• Reconocimiento de múltiples parámetros: Admite el reconocimiento de parámetros clave de los drones, como banda de frecuencia y ancho de banda, cumpliendo con los requisitos de datos para un control y gestión precisos.

• Cobertura completa del reconocimiento de modelos: Compatible con el reconocimiento de más de 1000 modelos de drones, adaptándose a todo tipo de equipos voladores sin puntos ciegos.

• Análisis de señales FPV: Admite el reconocimiento y decodificación de señales FPV de drones FPV ensamblados para permitir la visualización en tiempo real de las imágenes de vuelo.

• Monitoreo RID [2]: Posee la capacidad de recibir y decodificar información RID (Identificación Remota), que puede analizar la posición y el número de serie de drones/operadores, y es compatible con protocolos estándar internacionales como ASTM F3411 y ASD-STAN.

• Visualización de información de identidad [3]: Admite la visualización en tiempo real de información relacionada con la identidad de los drones, como modelo, frecuencia e intensidad de la señal.

• Monitoreo de intensidad de señal: Admite la visualización en tiempo real de la intensidad de la señal del drone detectado en la interfaz.

• Expansión de la biblioteca de modelos de drones WiFi: Admite la expansión y actualización de la biblioteca de reconocimiento para modelos de drones con señal WiFi para adaptarse a nuevos dispositivos.

• Localización precisa: Admite la localización en tiempo real de drones en términos de latitud/longitud, azimut, distancia, velocidad y altitud, compatible con el modo de localización de una sola estación.

• Localización del piloto: Admite la salida en tiempo real de información de latitud/longitud, azimut y distancia de los pilotos de drones (controles remotos), ayudando al personal encargado de hacer cumplir la ley a localizar a los operadores.

• Planificación de navegación para el piloto: Proporciona una función de planificación de rutas para buscar pilotos, que admite la "navegación a la posición con un solo clic mediante escaneo de código QR en el teléfono móvil".

• Direccionamiento simultáneo de múltiples objetivos: Posee capacidad de direccionamiento de drones con una sola estación, muestra el azimut en tiempo real en el mapa electrónico y admite el direccionamiento simultáneo de hasta 5 drones.

• Escaneo de espectro de banda completa: Admite el escaneo de bandas de frecuencia de 100 MHz a 6 GHz, con funciones para mostrar gráficos de espectro, gráficos en cascada y listas de señales de espectro.

• Identificación de señales anómalas: Identifica automáticamente señales anómalas no autorizadas basándose en los datos del escaneo de espectro para ayudar en la disposición de seguridad.

• Grabación de puntos de frecuencia fijos: Admite la grabación de información de puntos de frecuencia fijos de dispositivos seleccionados, proporciona una función de descarga de archivos y permite configurar los parámetros de ganancia y número de paquete.

• Gestión de puntos de frecuencia: Admite la adición, modificación y eliminación personalizada de puntos de frecuencia, y configura la relación entre los ID de modelo y las frecuencias.

• Detección e interferencia integradas: Integra detección, localización e interferencia para permitir un tratamiento integrado de contramedidas inmediatas después del descubrimiento del objetivo.

• Contramedida dirigida de precisión: Admite contramedidas independientes contra drones objetivo designados sin afectar a otros equipos voladores.

• Gestión de listas blanca y negra [5]: Admite la gestión diferenciada de listas blanca y negra, con funciones de vista previa, adición, importación, exportación, modificación y eliminación.

• Interferencia multibanda: Admite la interferencia en 4 bandas de frecuencia, incluyendo 2,4 GHz y 5,8 GHz; múltiples bandas de frecuencia de contramedida pueden activarse de forma independiente o simultánea.

• Visualización del estado de interferencia: Admite la visualización en tiempo real del estado de activación de los módulos de interferencia para facilitar el monitoreo por parte del operador.

• Control y gestión del panel de interferencia: Admite la visualización de modelos de dispositivos de interferencia y bandas de frecuencia, con funciones de contramedida manual (configuración de parámetros de contramedida) y contramedida automática sin supervisión.

• Gestión de registros de contramedidas: Admite la consulta de registros de interferencia dentro de un rango de tiempo específico y proporciona una función de descarga de listas de registros de interferencia.

• Registro sin supervisión: Registra información clave como el operador, la hora de la operación y la banda de frecuencia de interferencia de la configuración del esquema sin supervisión.

• Gestión de bandas de frecuencia de interferencia: Admite la gestión de bandas de frecuencia y controla la visualización de los nombres de las bandas de frecuencia en el panel de contramedida.

• Reproducción y análisis de trayectoria de vuelo: Admite la reproducción de trayectorias de vuelo históricas de drones para satisfacer las necesidades de análisis y trazabilidad posterior a los eventos.

• Almacenamiento de datos de detección: Admite el almacenamiento de datos de detección históricos multidimensionales de drones, como número de serie, modelo y frecuencia.

• Visualización y análisis de datos: Admite el análisis estadístico de los datos de detección y vuelo de drones, proporcionando formas de presentación de datos como gráficos de barras.

• Consulta de datos históricos: Admite la consulta condicional de datos de detección históricos (incluyendo modelo, frecuencia y duración de la aparición).

• Visualización en tiempo real de información multidimensional: Admite la visualización en tiempo real del modelo del drone, posición, velocidad, altitud y posición del operador.

• Lista de información de drones: Admite la visualización de datos en múltiples pestañas (todos/localización/detección/direccionamiento) y proporciona puntos de entrada para las operaciones principales.

• Barra superior: Admite la visualización del estado de la red del servidor, el estado de la red del dispositivo, el nombre del título y la hora actual, con conmutación de modo de pantalla completa y funciones de notificación de mensajes.

• Cambio de idioma múltiple: Admite el cambio entre seis idiomas, incluidos chino, inglés, ruso, francés, árabe y ruso (Nota: ruso mencionado dos veces, probablemente un error tipográfico en el original).

• Adaptación a múltiples fuentes de mapas: Admite el cambio entre múltiples fuentes de mapas como Amap, Google y Bing, compatible con el modo fuera de línea.

• Conjunto de herramientas de mapas: Proporciona funciones como cambio de mapa, borrado de trayectoria, actualización de mapa, medición de distancia, extracción de coordenadas, control de zoom y dibujo de vallas electrónicas.

• Configuración del mapa: Admite la adición, edición y eliminación de mapas, la descarga e importación de mapas fuera de línea, y la configuración de límites máximos (ingreso de latitud/longitud).

• Control colaborativo multisistema: Puede funcionar en colaboración con sistemas de interferencia, suplantación (spoofing), RID y otros para lograr un control vinculado de múltiples sistemas.

• Función de alarma de intrusión: Activa automáticamente una alerta cuando se detecta una intrusión de drone.

• Selección de múltiples modos de alarma: Admite métodos de alarma como alarma sonora y alarma audiovisual, con función de volumen ajustable.

• Configuración de parámetros de alarma: Admite la configuración de interruptores de alarma sonora y luminosa para cada área, con una función de sonido de alarma personalizable.

• Control y gestión unificados de múltiples dispositivos: Admite el despliegue en red de múltiples dispositivos para lograr una cobertura de monitoreo y programación a nivel de ciudad.

• Función de gestión de dispositivos: Admite la visualización de información del dispositivo como ID del dispositivo, nombre y modelo, proporcionando operaciones de edición y configuración, autoprueba y reinicio del dispositivo.

• Restablecimiento de fábrica: Admite la restauración con un solo clic de los parámetros y configuraciones del sistema a su estado inicial.

• Gestión de modelos de drones: Admite la adición, eliminación y modificación de modelos de drones del sistema, y gestiona información como ID del modelo, modelo, nombres en chino e inglés, e imágenes.

• Lista de ignorados de modelos de drones: Admite la configuración de ignorados para drones específicos (no se muestran durante la detección), con funciones de adición, eliminación y modificación.

• Retransmisión de datos: Admite la retransmisión de información de estado del dispositivo y de detección a través de una red inalámbrica o cableada.

• Interfaz estándar: Equipado con una interfaz estándar, que admite la conexión con sistemas backend designados para permitir la intercomunicación de datos entre sistemas.

• Gestión de interfaz AP: Admite la adición, modificación y eliminación de configuraciones, y muestra información como temas, puertos, contraseñas y hosts.

• Configuración de red IP: Admite la configuración de información IP de doble tarjeta de red, conmutador DHCP e información DNS.

• Función de configuración horaria: Admite la configuración de hora regional, compatible con servidores NTP personalizados.

• Gestión SN-GID: Admite la consulta, restablecimiento, adición, modificación y eliminación de información asociada SN/GID de drones.

• Gestión de permisos de roles: Admite la adición, edición y eliminación de roles, configura los permisos de menú de los roles y admite la adición de roles subordinados.

• Gestión de cuentas de usuario: Admite la adición, edición y eliminación de información de usuario, y proporciona una función de restablecimiento de contraseña de usuario.

• Función de cierre de sesión: Admite el cierre de sesión con un solo clic de la cuenta actualmente conectada para garantizar la seguridad de las operaciones del sistema.

4. Características del producto

1. Cobertura completa de modelos detectables: Capaz de detectar e identificar más de 1000 modelos de drones. El sistema puede reconocer y detectar drones de marcas comunes como DJI, Autel, Dahua y Yuneec, así como la mayoría de los modelos de drones disponibles en el mercado, incluidos los drones FPV ensamblados y los drones WiFi.

2. Larga distancia de direccionamiento: La distancia de direccionamiento puede alcanzar más de 3,5 km en un entorno abierto.

3. Detección pasiva: El dispositivo de detección no emite señales electromagnéticas, no causa contaminación electromagnética y es respetuoso con el medio ambiente.

4. Interferencia de precisión [6]: Admite la interferencia independiente de múltiples drones objetivo designados sin afectar a otros equipos voladores.

5. Protección integral: El dispositivo proporciona protección para la seguridad a baja altitud de las áreas protegidas centrales, en todo momento (funcionamiento continuo 7*24 horas), en todas las condiciones climáticas (adaptable a entornos electromagnéticos complejos y condiciones climáticas severas) y omnidireccional (detección de 360° de intrusiones de drones).

Nota: [1]–[6] solo son compatibles con modelos DJI que utilizan el método de transmisión de imágenes OcuSync.
